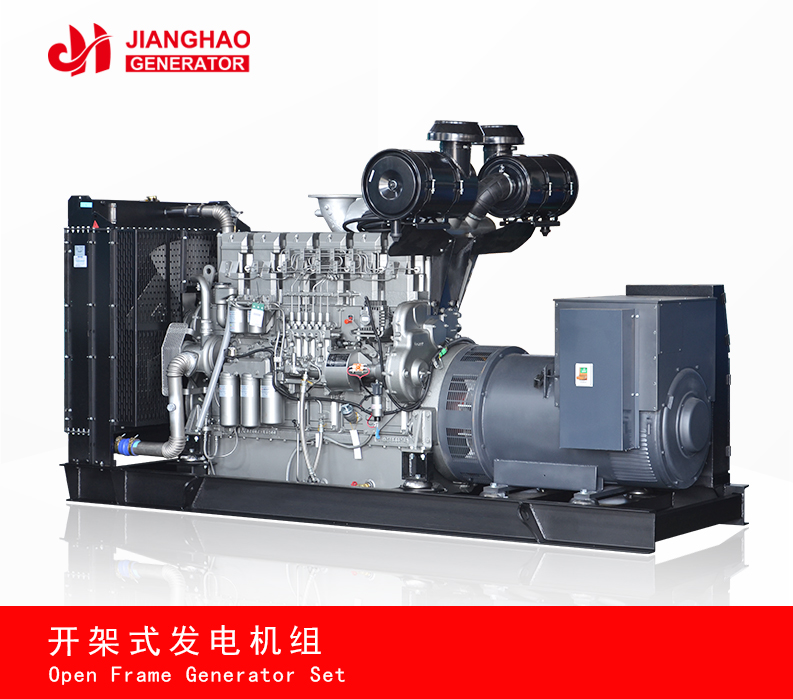

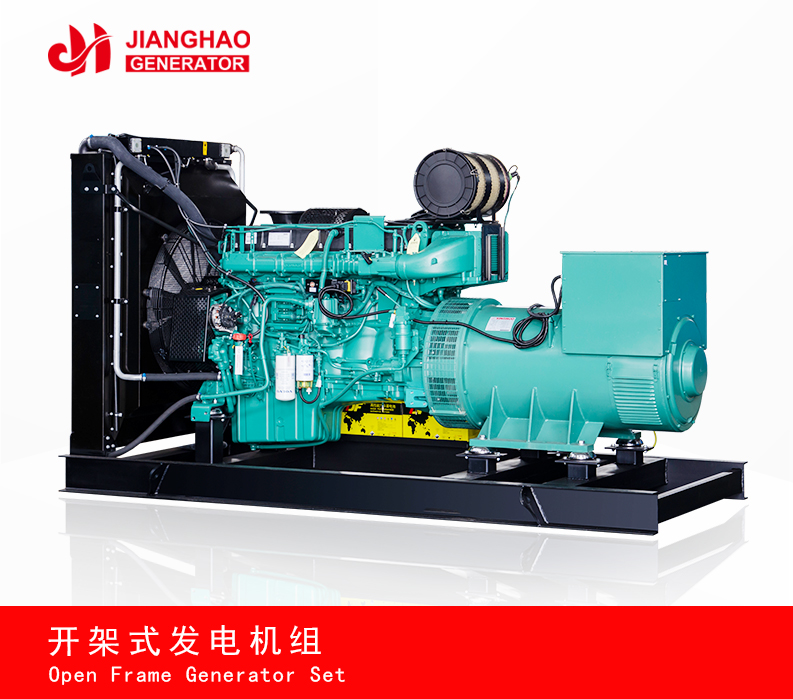

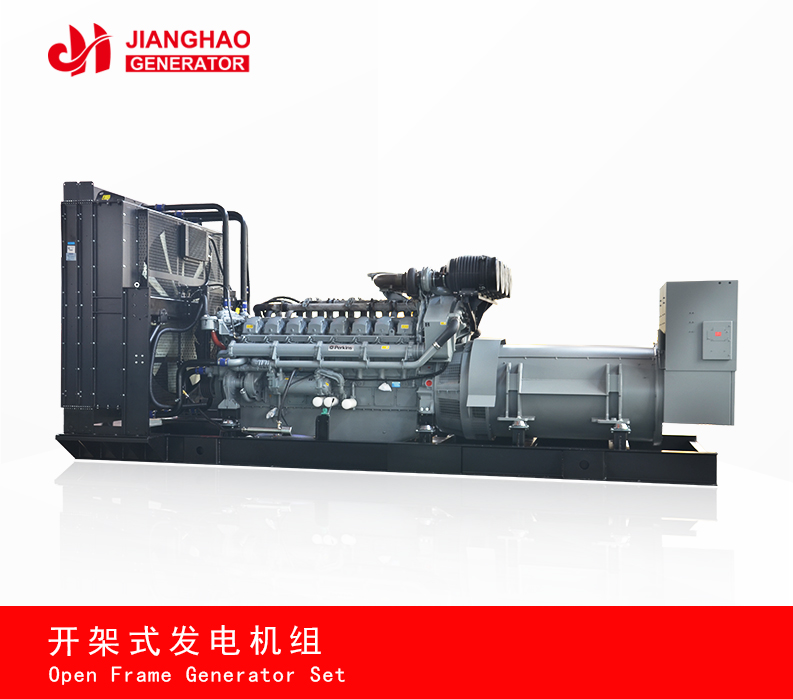

江豪开架式柴油发电机组设计新颖，结构合理。江豪开架式柴油发电机底盘采用钢板折弯或槽梁焊接成框架结构，强度高、刚性好；500KW以下柴油发电机组带底座油箱，满足8小时额定负载运行；500KW以上柴油发电机组带独立式油箱，满足8小时额定负载运行。江豪开架式柴油发电机组主要由柴油机、发电机以及控制系统三部分组成，柴油机和发电机有两种连接方式，一为柔性连接，即用连轴器把两部分对接起来，二为刚性连接，用高强度螺栓将发电机钢性连接片和柴油机飞轮盘连接而成，柴油机和发电机连接好之后安装在公共底架上，然后配上各种起保护作用的传感器，如水温传感器，通过这些传感器，直观地把柴油机的运行状态显示给操作员，而且有了这些传感器，就可以设定一个上限，当达到或超过这个限定值的时候控制系统会预先报警，这个时候如果操作员没有采取措施，控制系统会自动将机组停掉，柴油发电机组就是采取这种方式起自我保护作用的。传感器起接收和反馈各种信息的作用，真正显示这些数据和执行保护功能的是柴油发电机组的控制系统，控制屏一般安装在发电机上，称为背包式控制屏，也有部分是独立一个屏放置在操作室内，称为分体式控制屏，控制屏通过电缆和发电机以及传感器连接，分别显示电参数和柴油机运行参数。
